Модуль позволяет предсказывать эксплуатационные характеристики массивных и пневматических шин по составу резины (константы Муни-Ривлина) и конструкции шины (ширина протектора, ширина и толщина брекерного пояса). При этом учитывается, что для пневматической шины резина брекера, боковины и каркаса различна.
Использование модуля автоматизирует процесс определения ходимости шины (расстояния до износа) без проведения расчета.
Схема процесса использования модуля CAE Fidesys ИИ
Возможности CAE Fidesys ИИ
Модуль позволяет:

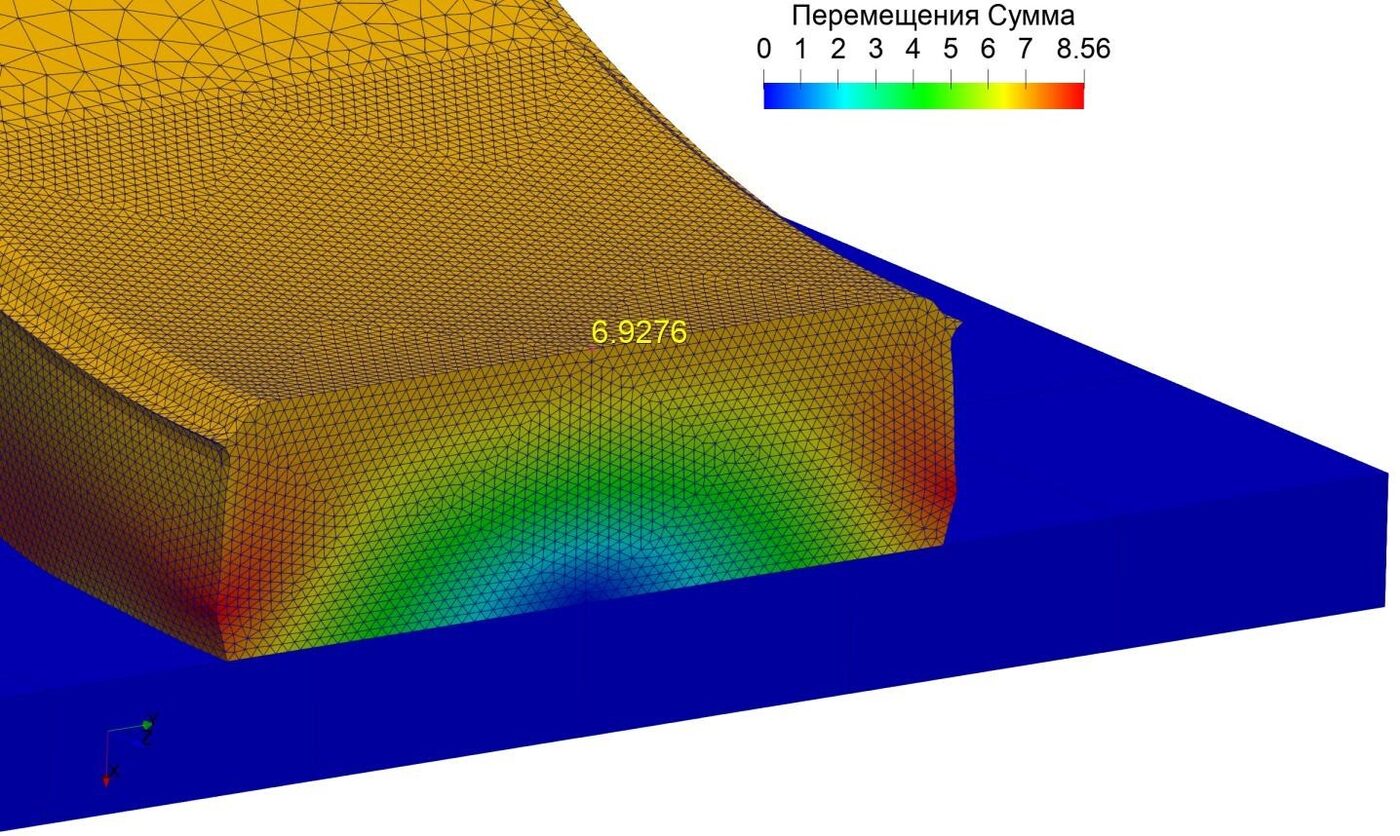

- Определить максимальную деформацию (перемещение), возникающую в шине, при заданных параметрах резины и конструкции.

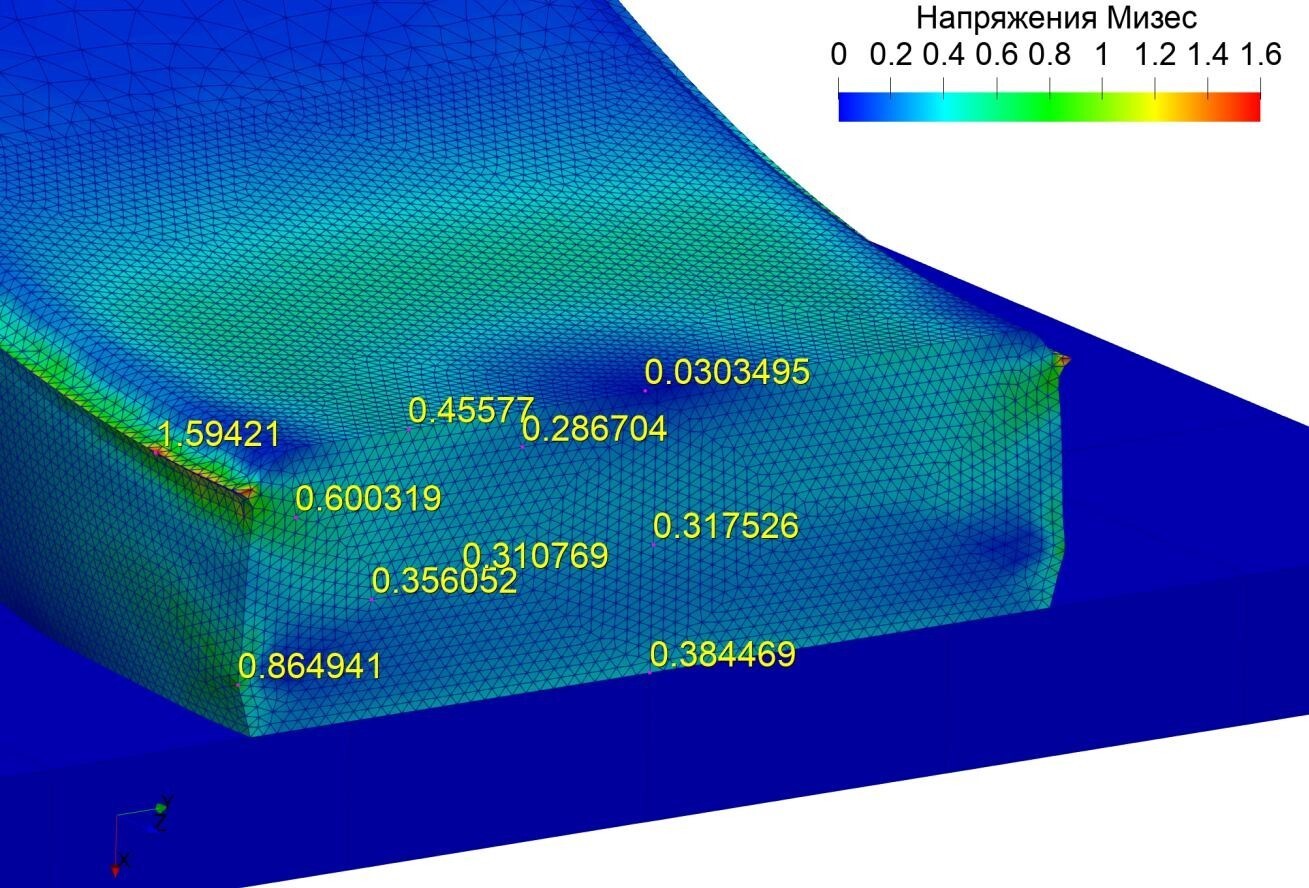

- Определить максимальное напряжение, возникающее в шине.

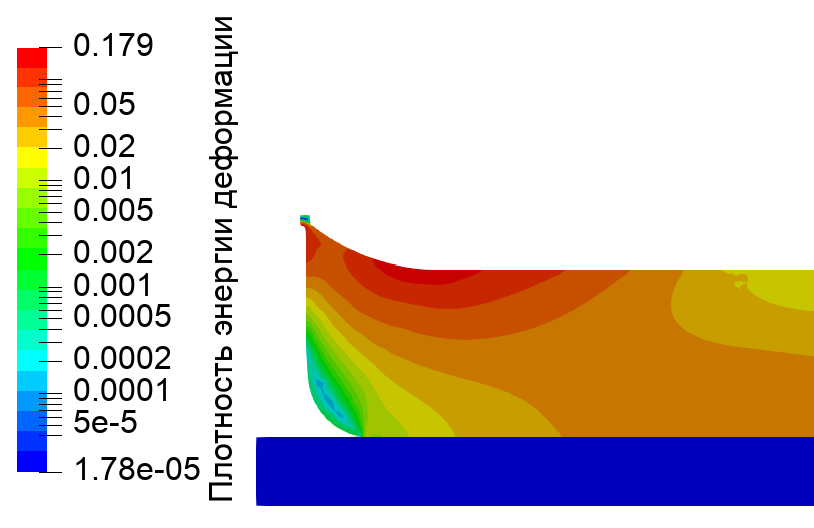

- Определить максимальную энергию деформации, возникающую в шине.

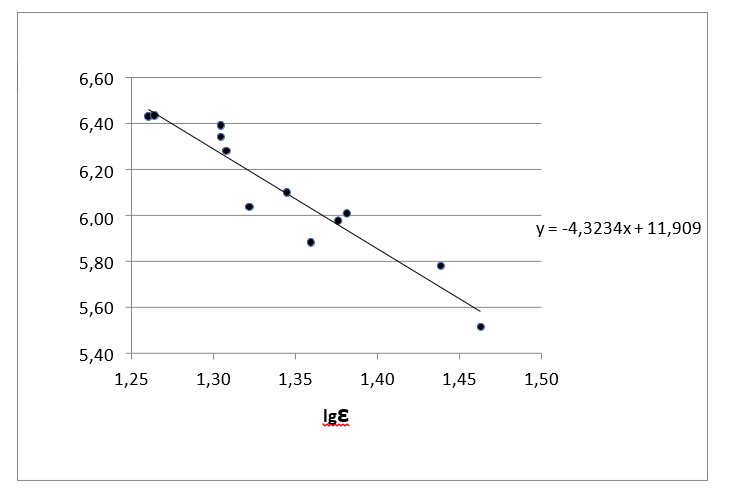

- Определить количество циклов нагружения до разрушения по кривым Веллера.
Особенности CAE Fidesys ИИ
1
В препроцессоре необходимо задать константы Муни-Ривлина для массивной шины, а также константы Муни-Ривлина для резины брекера, боковины и каркаса.
2
В препроцессоре необходимо задать параметры конструкции – толщина и ширина массивной шины, толщина протектора, ширина и толщина брекерного пояса для пневматической шины.
Последовательность работы:
Массивная шина:
Задание констант Муни-Ривлина, характеризующих состав резины.
Задание ширины и толщины шины.
В постпроцессоре получение данных о максимальном напряжении в шине, максимальной энергии деформации шины, количестве циклов нагружения до износа, расстоянии, пройденном шиной, до износа.
Пневматическая шина:
Задание толщины протектора, ширины и толщины брекерного пояса для пневматической шины.
Задание констант Муни-Ривлина, характеризующих состав резины для брекера, боковины и каркаса.
В постпроцессоре получение данных о максимальном напряжении в шине, максимальной энергии деформации шины, количестве циклов нагружения до износа, расстоянии, пройденном шиной, до износа.
Системные требования
Аппаратные требования
Процессор
Dual-core 1.7 ГГц или выше
Оперативная память
не менее 4 Гб
Свободное место на диске
6 Гб
Видеокарта уровня
NVIDIA GeForce GTX 460 или выше
Разрешение экрана
1024х768 или выше
Dual-core 1.7 ГГц или выше
Оперативная память
не менее 4 Гб
Свободное место на диске
6 Гб
Видеокарта уровня
NVIDIA GeForce GTX 460 или выше
Разрешение экрана
1024х768 или выше
Поддерживаются 64-битные версии
Windows (для 7.1)
Поддерживаются 64-битные версии
Linux (для 7.1)
Windows (для 7.1)
- Windows 11, 10, 8.1, 8, 7 SP1,
- Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2 SP1, SP2
- * Должны быть установлены последние обновления Windows
Поддерживаются 64-битные версии
Linux (для 7.1)
- Ubuntu 20.04 LTS, 22.04 LTS, 24.04 LTS
- Alt Linux 10
- Alt Linux Server 10
- Debian 11, 12
- RHEL 9
- Astra Linux 1.8.1
- CentOS Stream 9
- Oracle Linux Server 9
- Fedora 36
- OpenSUSE Leap 15.3, 15.4
- РЕД ОС 8
- AlterOS 7.5 (glibc 2.34)
- для корректной установки в Alt Linux 10 необходимо добавить пользователя root в файл /etc/sudoers, выполнив команду: echo>>/etc/sudoers root ALL=\(ALL\) ALL
